Cabo Adss
Descrição

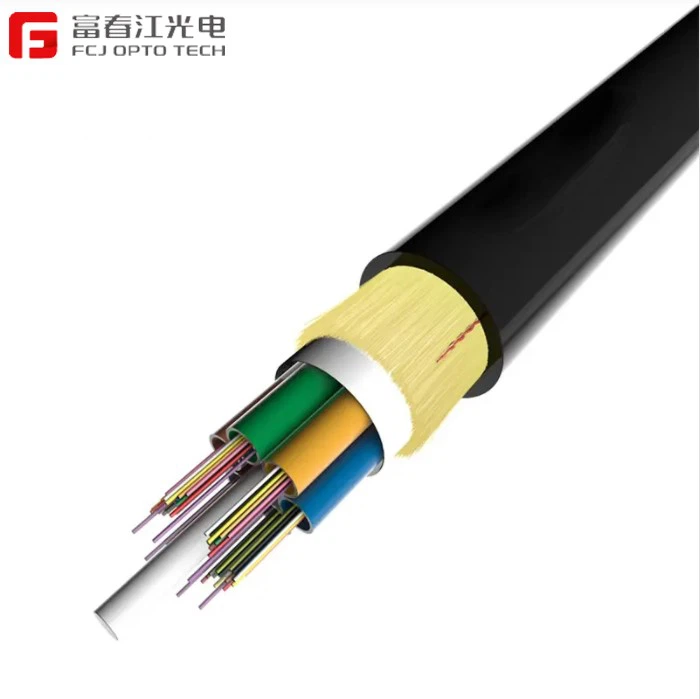

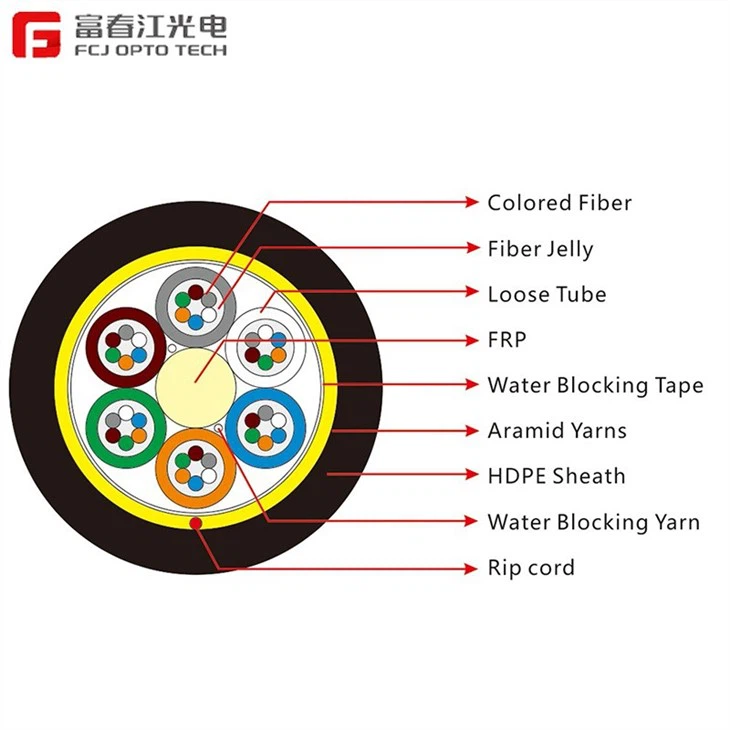

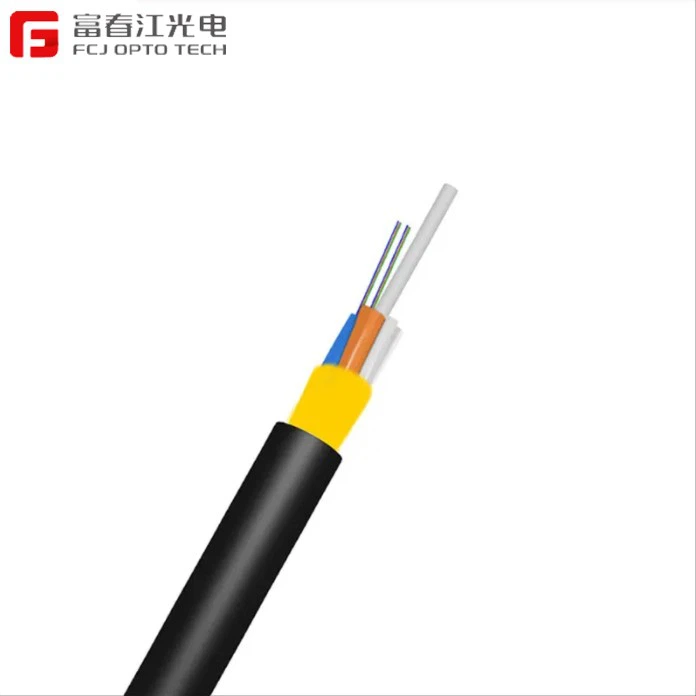

O cabo ADSS adota a estrutura torcida de camada de manga solta, fibra óptica de 250 μm é inserida no tubo solto feito de materiais de alto módulo, e o tubo solto é preenchido com compostos à prova d'água. O tubo solto (e corda de enchimento) é torcido em torno do núcleo de reforço central não metálico (FRP) para sintetizar um núcleo de cabo compacto. A lacuna do núcleo do cabo é preenchida com um fio de bloqueio de água e uma correia de bloqueio de água longitudinalmente enrolada pelo núcleo do cabo, e então a fibra de aramida que desempenha um papel de reforço é torcida. Finalmente, a bainha externa de polietileno (PE) ou a bainha externa de marca elétrica (AT) é extrudada.
Características
· Montagem elétrica contínua
· Resistência superior a marcas elétricas com bainha AT
· Leve, pequeno diâmetro do cabo, redução do gelo, impacto do vento e carga na torre, suporte
· Excelentes propriedades de tração e temperatura
· Expectativa de vida de até 30 anos
Padrões
O cabo ADSS segue o padrão técnico IEEE P 1222 e atende ao padrão IEC 60794-1 e ao padrão DLT 788-2016.
Características ópticas
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Atenuação |
@850nm |
|
|
Menor ou igual a 3.0 dB/km |
Menor ou igual a 3.0 dB/km |
|
@1300nm |
|
|
Menor ou igual a 1.0 dB/km |
Menor ou igual a 1.0 dB/km |
|
|
@1310nm |
Menor ou igual a 0.36 dB/km |
Menor ou igual a 0.40 dB/km |
|
|
|
|
@1550nm |
Menor ou igual a 0.22 dB/km |
Menor ou igual a 0.23 dB/km |
|
|
|
|
Largura de banda (Classe A) |
@850nm |
|
|
Maior ou igual a 500 MHz·km |
Maior ou igual a 200 MHz·km |
|
@1300nm |
|
|
Maior ou igual a 500 MHz·km |
Maior ou igual a 500 MHz·km |
|
|
Abertura numérica |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Comprimento de onda de corte do cabo |
Menor ou igual a 1260 nm |
Menor ou igual a 1480 nm |
|
|
|
Parâmetros técnicos
|
Diâmetro do cabo milímetros |
Peso do cabo |
Recomenda-se a tensão máxima de trabalho Kn |
Tensão máxima de trabalho permitida Kn |
quebrando tenacidade Kn |
Área da seção dos componentes de tração mm2 |
módulo de elasticidade kN/mm2 |
coeficiente de expansão térmica ×10-6 /k |
|
|
Bainha de PE |
Bainha AT |
|||||||
|
9.8 |
121 |
130 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
|
10.2 |
129 |
138 |
2.1 |
5 |
14 |
6.9 |
8.1 |
1.4 |
|
13.1 |
132 |
143 |
2.8 |
7 |
19 |
9.97 |
9.13 |
1.2 |
|
15.6 |
189 |
207 |
3.8 |
9 |
26 |
14.2 |
11.2 |
1.0 |
