Cabo de fibra óptica aéreo GYFTC8S

Descrição

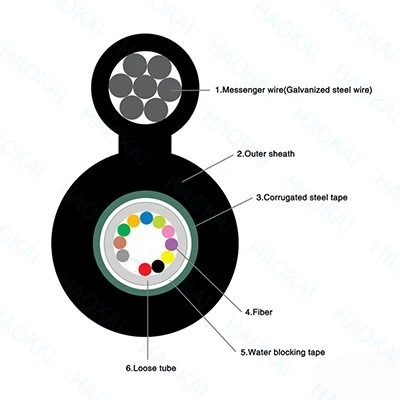

As fibras, 250μm, são posicionadas em um tubo solto feito de um plástico de alto módulo. Os tubos são preenchidos com um composto de enchimento resistente à água. O FRP localiza-se no centro do núcleo como um membro de resistência não metálico. Os tubos (e enchimentos) são trançados ao redor do membro de resistência em um núcleo de cabo compacto e circular. Após uma barreira de umidade de fita de aço (SPS) ser aplicada ao redor do núcleo do cabo, esta parte do cabo acompanhada dos fios trançados como a parte de suporte é completada com uma bainha de polietileno (PE) para ser uma estrutura em forma de 8.

Características

· A alta resistência à tração dos fios trançados atende ao requisito de autossustentação e reduz o custo de instalação.

· Bom desempenho mecânico e de temperatura

· Tubo solto de alta resistência, resistente à hidrólise

· Composto especial de enchimento de tubos garante uma proteção crítica da fibra

· As seguintes medidas são tomadas para garantir a estanqueidade do cabo:

- Fio de aço usado como elemento central de resistência

- Composto de enchimento de tubos soltos

- 100% de enchimento do núcleo do cabo

- Barreira de umidade com fita de aço

Padrões

O cabo GYFTC8S está em conformidade com o padrão YD/T 1155-2001 e também com o IEC 60794-1.

Características ópticas

		G.652	G.655	50/125μm	62.5/125μm
Atenuação (+20 grau)	@850nm			Menor ou igual a 3.0 dB/km	Menor ou igual a 3.0 dB/km
	@1300nm			Menor ou igual a 1.0 dB/km	Menor ou igual a 1.0 dB/km
	@1310nm	Menor ou igual a 0.36 dB/km	Menor ou igual a 0.40 dB/km
	@1550nm	Menor ou igual a 0.22 dB/km	Menor ou igual a 0.23dB/km
Largura de banda (Classe A)	@850nm			Maior ou igual a 500 MHz·km	Maior ou igual a 200 MHz·km
	@1300nm			Maior ou igual a 1000 MHz·km	Maior ou igual a 600 MHz·km
Abertura Numérica				{{0}}.200±0,015NA	{{0}}.275±0,015NA
Comprimento de onda de corte do cabo		Menor ou igual a 1260 nm	Menor ou igual a 1480 nm









Parâmetros técnicos

Tipo de cabo	Contagem de fibras	Tubos	Enchimentos	Diâmetro do cabo milímetros	Peso do cabo kg/km	Resistência à tracção Longo/Curto Prazo N	Resistência ao esmagamento Longo/Curto Prazo N/100mm	Raio de curvatura Estático/Dinâmico milímetros
GYFTC8S-2~12	2~12	1	4	9.5*16.5	218	600/1500	300/1000	10D/20D
GYFTC8A-14~24	14~24	2	3	9.5*16.5	218	600/1500	300/1000	10D/20D
GYFTC8A-26~36	26~36	3	2	9.5*16.5	218	600/1500	300/1000	10D/20D
GYFTC8A -38~48	38~48	4	1	9.5*16.5	218	600/1500	300/1000	10D/20D
GYFTC8A-50~60	50~60	5	0	9.5*16.5	218	600/1500	300/1000	10D/20D

Temperatura de armazenamento/operação: -40 grau a + 70 grau
